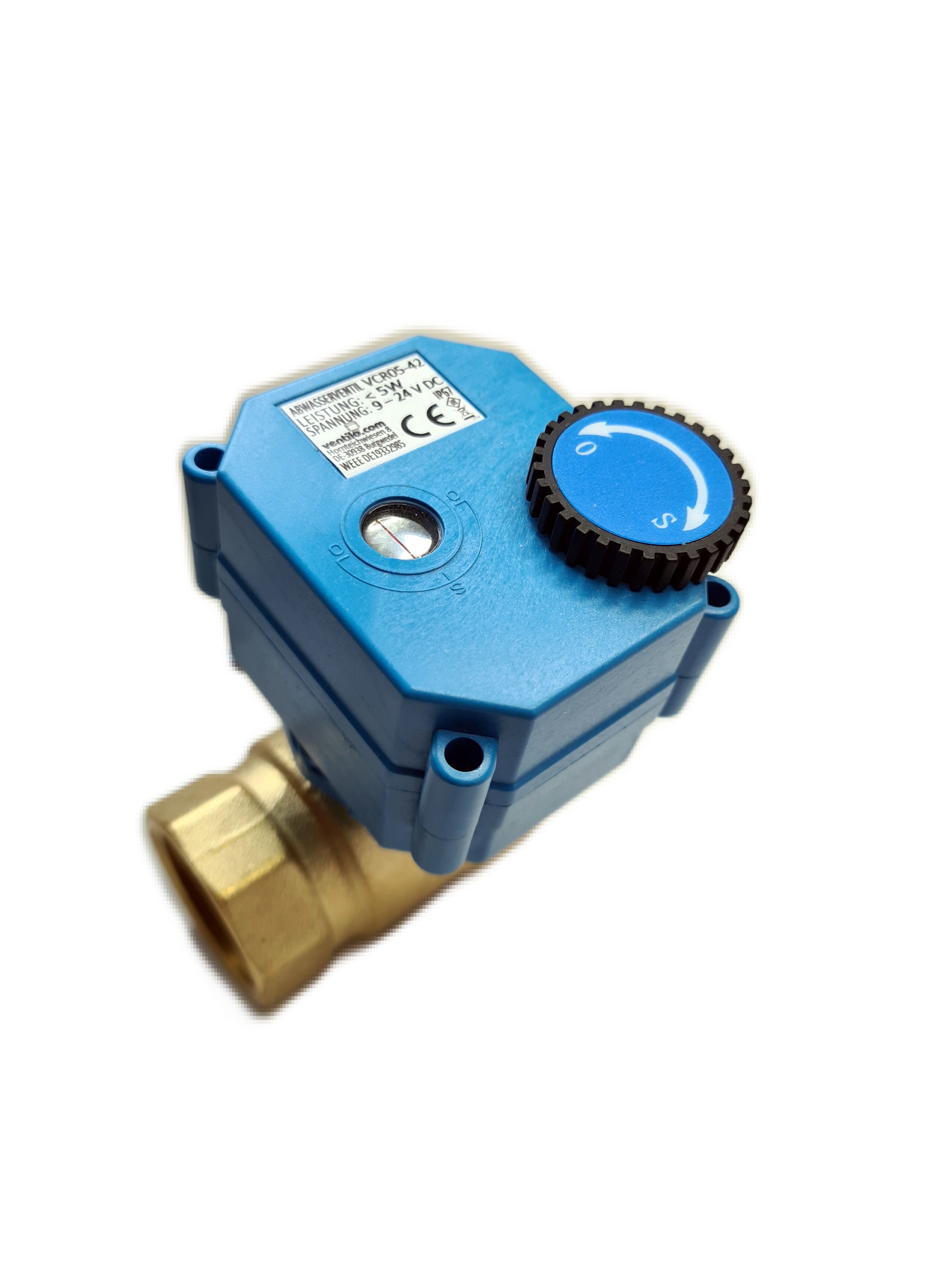

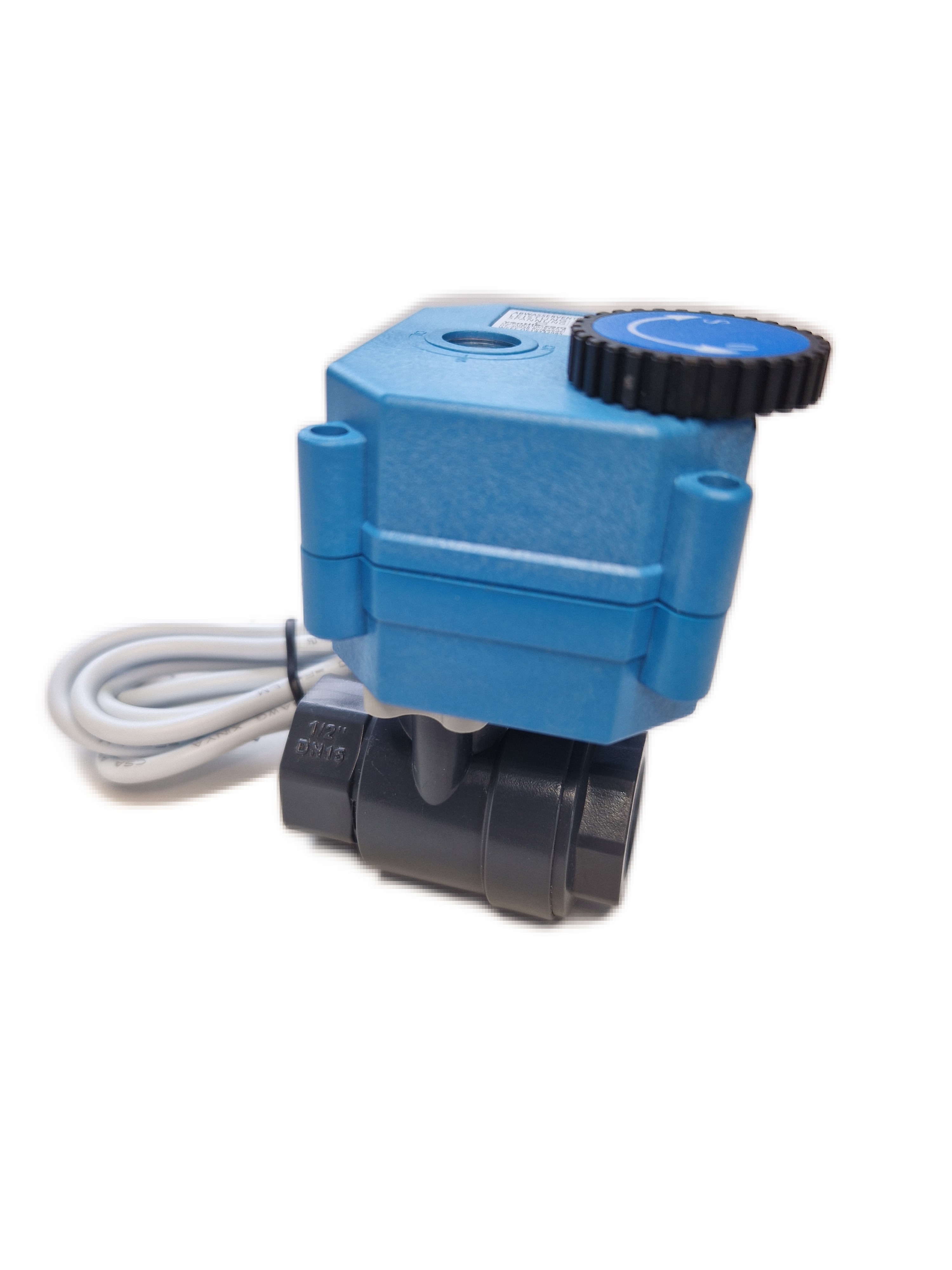

Antrieb elektrisches Kugelhahn der Serie 42 (ohne Ventilkörper)
ARxxx-42 – hochwertiger Antrieb für das Abwasserventil VCR0x-42
Typ VCR01-42 [AR301], VCR02-42 [AR301], VCR04-42 [AR202], VCR05-42 [AR503], VCR07-42 [AR701], VCR21-42 [AR201] in DN8, DN15, DN20, DN25, DN32 (X-Version möglich)
(Ein komplettes Abwasserventil VCR0x besteht aus Antrieb [ARxxx] und Körper [B2Ixxx])
Hinweise zu den Typen und Schaltungen finden Sie im Reiter “Varianten Abwasserventile” und im Menü – Info
- für Wohnmobil, Caravan, Boot, Kfz (DC 9-24 V )
- geeignet für Trinkwasser, Abwasser (Grauwasser/Schwarzwasser), Benzin und Diesel und vielen anderen Medien
- Drehmoment 2,5 Nm

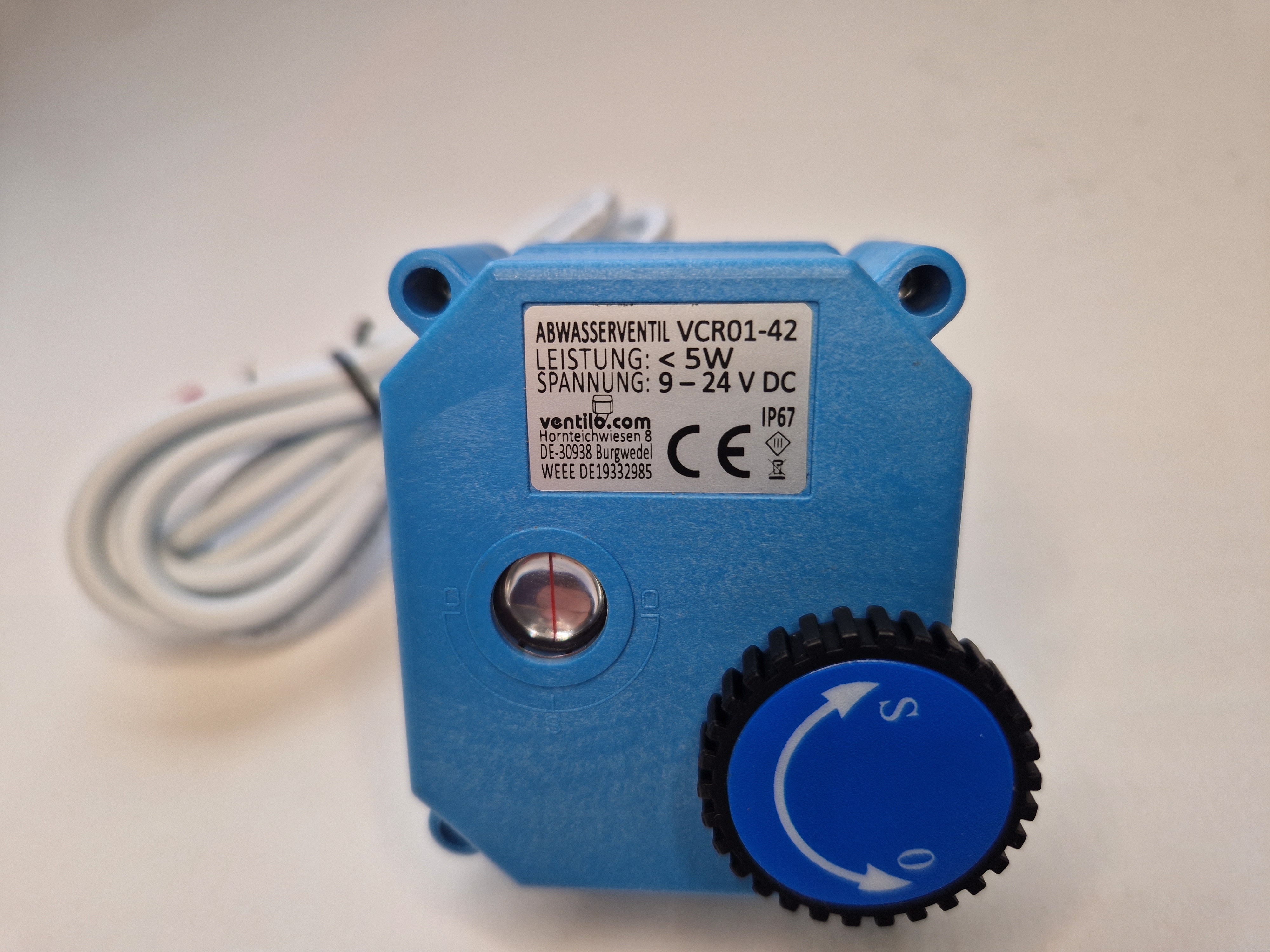

- Indikator (Anzeige der Ventilstellung)
- Mehrfachsteuerung möglich (VCR01 [R303], VCR04 [R202],VCR05 [R503] und VCR07 [R703])
- Wechselschalterbetrieb z.B. für HYMER Wohnmobil (VCR21 [R201])
- Kontrollleitung (VCR05 und VCR07) zur Anzeige ob das Ventil geschlossen oder geöffnet ist
- Normal geschlossen. Optional mit geänderter Ventilstellung (X-Version) mit gesonderter Bestellung auf Anfrage erhältlich
- mit manueller Betätigung
- IP 67
- Optional mit Schnellwechseladapter (Schnellwechseladapter Serie 41/42)
elektrischer Anschluss
Die Typen VCR01…, VCR02-…,VCR04…,VCR05…, VCR07…, etc. unterscheiden sich in der Beschaltung.
Hinweise hierzu finden Sie im Reiter “Varianten Abwasserventile”
Typ VCR05-42 [R503 ] mit WEIPU SP13 Stecker zum Anschluss an unsere Bluetooth-Box (Plug and Play)
Spannungsbereich
- 9-24V DC
- VCR21-46 nur mit 12V DC [R201]
Anwendung
Dieses motorisierte Kugelventil öffnet oder schließt sich elektrisch (12V) zur einfachen Entleerung des Abwassertanks.
Sie öffnen das Auslaufventil mit nur einem Druck auf den zusätzlich verbauten Schalter.
Eingebaut wird es anstelle oder vor bzw. hinter einem bestehenden manuellen Verschluss z.B. mit einer Muffe oder Tülle.
Andere Bezeichnungen
Abwasserventil, Schmutzwasserventil, Ablassventil, motorisiertes Kugelventil 2-Wege bzw. elektrischer Kugelhahn 2-Zonen-Ventil, Zwei-Wege-Zonenventil
