Datenblatt WRA-42W024A

PDF laden

Elektrischer Antrieb

mit Zweiwege-Kugelhahn oder Dreiwege-Kugelhahn

Hinweis
Produktbezeichnungen und Fließrichtungen finden Sie auf der Info-Seite
-> Definitionen

Produktbezeichnungen

Antrieb ARxx-69…

Ventilkörper zum Antrieb

Alle Anschlüsse haben Innengewinde und BSP-Gewinde (British Standard Pipe, Withworth)

2-Wege Ventilkörper Messing / Chrome

△Pmax (Differenzdruck innen) liegt für DN15-DN25 bei 1000 KPa und für DN32-DN50 bei 600 KPa
△Ps (Differenzdruck außen) ist 1400 KPa
Anfangsdrehmoment um das Ventil zu bewegen liegt für DN15-DN25 bei < 3 Nm und für DN32-DN50 bei < 8 Nm

2-Wege Ventilkörper Edelstahl SS304

△Pmax (Differenzdruck innen) liegt bei 800 KPa
△Ps (Differenzdruck außen) ist 1000 KPa
Anfangsdrehmoment um das Ventil zu bewegen liegt für DN15-DN25 bei < 3 Nm und für DN32-DN50 bei < 8 Nm

3-Wege Ventilkörper Messing / Chrome

△Pmax (Differenzdruck innen) liegt bei 800 KPa
△Ps (Differenzdruck außen) ist 1000 KPa
Anfangsdrehmoment um das Ventil zu bewegen liegt für DN15-DN25 bei < 3 Nm und für DN32-DN50 bei < 8 Nm

Einsatzbereiche

Einsatz in der Industrie und im privaten Umfeld. Geeignet für kleine/mittlere Rohre einschließlich Leitungswasser, Luft (Pressluft, Vakuum), Gasrohre, Chemie führende Rohre, Wasseraufbereitung, Entsalzung, Wasserzähler, Thermometer und andere intelligente Geräte, etc.

Besonderheiten – Ausstattungen

Schnellverschluss

.
.

Ventilkörper und Antrieb sind mit einer Überwurfverschraubung verbunden und können bei Bedarf jeweils einzeln ausgetauscht werden.
Zum Ändern der Auf / Zu-Stellung (von normal geschlossen auf normal offen, wird der Antrieb um 90° gedreht montiert. (Optionale X-Version)

Anschluss

Anschluss mechanisch

Allseitiger Anschluss mit Innengewinde BSP (Britisch Standard Pipe) Whitworth Rohrgewinde. Ein Dichtmittel (Teflonband) wird empfohlen. Bei der Montage in eine Rohrleitung wird bei Verwendung von PVC Gewinde / Klebemuffen zu uPVC Spezialkleber geraten.

Den Stempel in die Unterseite des Antriebs einfügen und den Ventilkörper so in den Antrieb stecken, dass zwei der Stifte in die Aussparung unten am Antrieb passen. Anschließend die Messing-Überwurfmutter festschrauben.

Einbaulage: Antrieb senkrecht oder diagonal nach oben oder zur Seite. (Es wird empfohlen, nicht nach unten hängend einzubauen!)

Anschluss elektrisch

Je nach Typ und Schaltung (zum Beispiel R202, R301, R303, oder R703) werden die Leitungen über einen Schalter oder ein Relais an Plus (z.B. +12 V) bzw. Phase (L) geschaltet bzw. an Minus/Masse bzw. Neutralleiter (N).

WICHTIG
Das Gerät darf nie ohne Sicherung direkt an eine Batterie/Stromquelle angeschlossen werden!

Bei Bedarf kann eine eigene Sicherung und ein Hauptschalter zwischen dem Anschluss und der Spannungsquelle eingebaut werden. Siehe Punkt: Sicherung

Das Ventil kann im KfZ-Bereich über einen Hauptschalter oder die Zündung mit Strom versorgt werden. (Anschluss an Zündungsplus: Manche Hersteller bezeichnen die geschalteten Kontakte mit Zündungsplus als Klemme 15)

Die geschaltete Hauptstromversorgung hat den Vorteil, dass ein versehentliches Entleeren durch die Betätigung des eigentlichen Schalters vermieden werden kann.

Das Ventil permanent offen zu halten ist unter Umständen bei längerer Stehzeit oder beim Wintercamping gewünscht. Bei bestimmten Schaltung-Typen (zum Beispiel R303, oder R703) kann über einen vorgeschalteten Hauptschalter das Ventil offen gehalten werden. Beim Schaltungstyp R301 oder R201 ist ein Schalter mit Ruhestellung/Mittelstellung ohne Stromversorgung (AN–AUS–AN) zu verwenden, wobei dann das Ventil in beliebiger Stellung gehalten werden kann.

Zur elektrischen Montage empfehlen wir passende Kabelschuhe beziehungsweise das Verlöten der Anschlüsse mit einer Litze (min. 0,75 mm²) bis zum Schalter oder der Stromversorgung beziehungsweise der Masse (Minus-Pol). Zum Isolieren eignet sich ein handelsüblicher Schrumpfschlauch in passender Größe und Länge.

Sämtliche Zubehörteile (Kleber, Reiniger, Verbindungselemente, Schalter, etc.) finden Sie in unserem Internet-Shop in der Kategorie Zubehör

Die zugehörigen Schaltungen und Farbzuordnung der einzelnen Litzen finden Sie unter dem Punkt Schaltpläne

Schaltpläne

Weitere Schaltung-Typen sind ggf. auf Anfrage erhältlich.
Siehe https://ventilo.com/info -> Schaltpläne

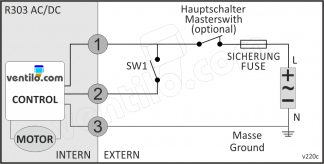

Schaltung R303

• Anzahl der Adern: 3
• Schalter SW1: Ein–Aus

Farbzuordnung R303

Serie 69 Standard

❶ █████ Braun
❷ █████ Blau
❸ █████ Schwarz

Leitung ❶ wird an Dauerplus (z.B. +12 V) bzw. Phase (L), und wenn gewünscht über einen Hauptschalter, Relais oder Zündstrom, angeschlossen.

Leitung ❷ wird über mindestens einen Schalter oder Relais an Plus (z.B. +12V) bzw. Phase (L) geschaltet. Liegt an der Leitung ❷ keine Spannung an, ist das Ventil im Ruhezustand geschlossen und bei der X-Version geöffnet. Liegt bei der normalen Version Spannung an Leitung ❷ an, öffnet sich das Ventil. Bei der X-Version schließt sich das Ventil.

Leitung ❸ wird permanent auf Minus/Masse bzw. Neutralleiter (N) angeschlossen.

Liegt Spannung an Leitung ❶ und gegebenenfalls an Leitung ❷ an und das Ventil ist vollständig geöffnet oder geschlossen, unterbrechen interne Endschalter den Stromfluss und der Motor schaltet automatisch ab.

Liegt keine Spannung an Leitung ❶ an, bleibt das Ventil in der aktuellen Position stehen.

WICHTIG
Niemals an Leitung ❷ Masse anlegen. Kurzschlussgefahr!

Technische Daten

Leistung / Spannung / Strom

Spannungsbereich: 12 – 24 V DC, 12 DC/AC, 24V DC/AC
Arbeitsstrom: ≤ 2,5 A
Anlaufstrom: < 10 A
Leistungsaufnahme: < 40 W

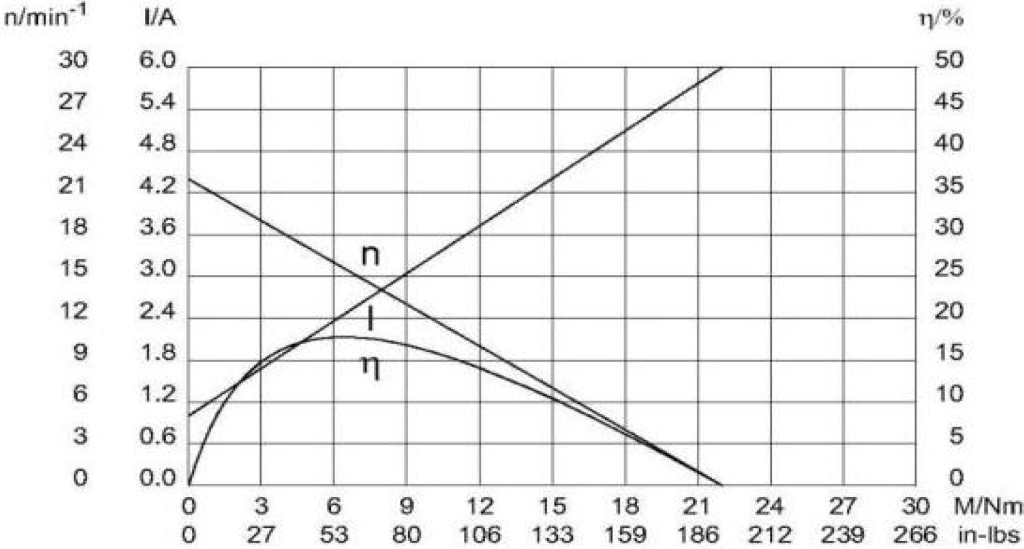

Stromlastkurvendiagramm

Verlustleistung: Bild zeigt die Lastkurve (nur wenn das Ventil seine Position ändert)

Leistungsparameter

Folgende Werte beziehen sich auf eine Messung von 8 Schaltzyklen bei einer Rotation von 90° und einem Wasserdruck von 0,4 mPa (4 Bar)

Sicherung Fuse

Wir empfehlen eine Sicherung mit 10 A (träge), mindestens jedoch 5 A (träge).

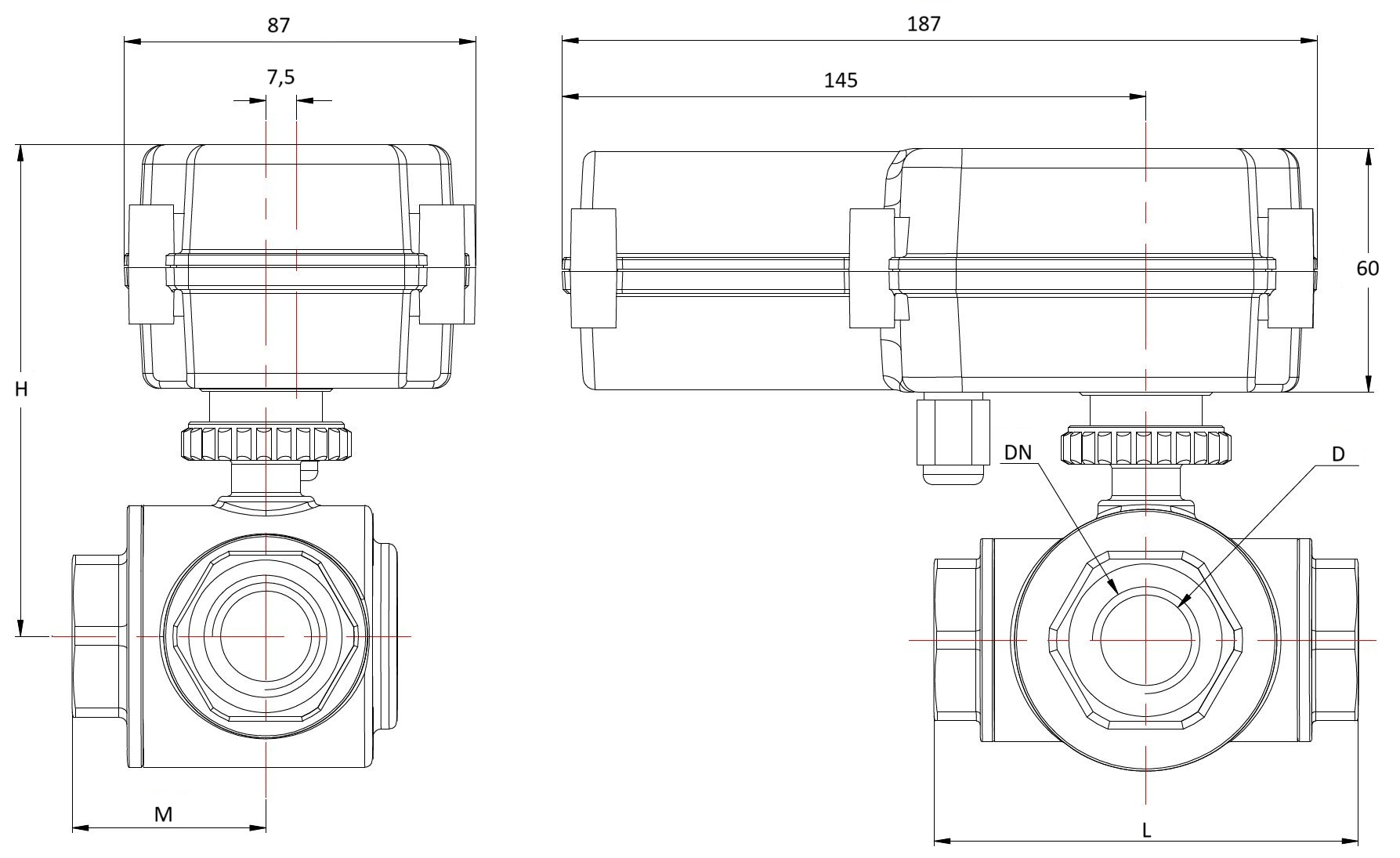

Technische Zeichnung

Ventil mit Antrieb und Körper

Legende Antrieb und Körper

M = Breite Ventilkörper von der Mitte bis zum dritten Anschluss
L = Länge Ventilkörper
D = Bohrloch Durchmesser
DN = Gewindedurchmesser (entspricht der Göße in Zoll oder DNxx)
Material:
Antrieb: Gehäuse Kunststoff PC+10GF (Polycarbonat mit 10% Glasfaseranteil)
Körper: Messing HpB59-1 oder Edelstahl SS304

Anschluß Verbinder

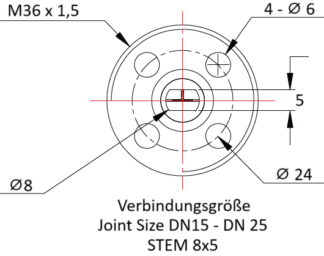

STEM 8×5

Verbindungsgröße

DN15 – DN25

STEM 8×5

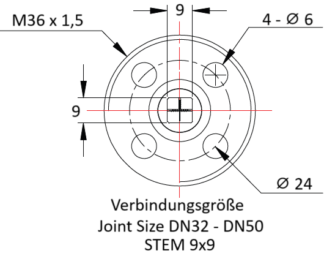

STEM 9×9

Verbindungsgröße

DN32 – DN50

STEM 9×9

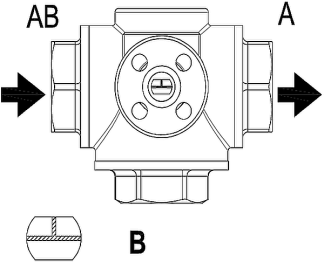

Ventilstellung und Durchfluss bei 3-Wege Ventil mit STEM 8×5

Werkseinstellung

3-wege Körper mit STEM 8×5 mm

Werkseinstellung

Durchfluss von links nach unten

X-Version

3-wege Körper mit STEM 8×5 mm

X-Version

Durchfluss von links nach unten

Abmessungen

Messing 2-Wege

Messing 3-Wege

Edelstahl 2-Wege

Edelstahl 3-Wege

Sonstige Daten

Produkt im Shop

Diese Seite wurde erzeugt am 24.09.2026 um 00:42 Uhr.
Aktuelle Preise entnehmen Sie bitte direkt dem Onlineshop.

Wegen der Produktvielfalt haben wir den Antrieb und die Ventilkörper nur auf Anfrage im Verkauf.

Vorbestellung

Lieferung nur nach Vorbestellung und Absprache!

Bitte nehmen Sie mit uns Kontakt auf.

Allgemeine Hinweise

Alle Daten sind Herstellerangaben ohne Gewähr. Wir behalten uns das Recht vor, technischen Angaben zu modifizieren. Für Druckfehler und Irrtümer, die bei der Erstellung des Datenblattes unterlaufen sind, ist jede Haftung ausgeschlossen.

Die Konformitätserklärungen zu unseren Produkten finden Sie auf https://ventilo.com/info/data/#Konformitatserklaerungen

Alle Produktdaten, Spezifikationen, Zeichnungen usw. entsprechen dem aktuellen Stand zum angegebenen Erstellungsdatum. Zum Zwecke des technischen Fortschrittes und der Produktoptimierung können Details jederzeit ohne vorherige Ankündigung geändert werden.

Alle Bilder, Zeichnungen, Pläne und Videos sind Beispiele (Größe, Ausstattung und Farben können abweichen), rechtlich geschützt und die Wiederverwendung ohne unserer Zustimmung ist verboten.
